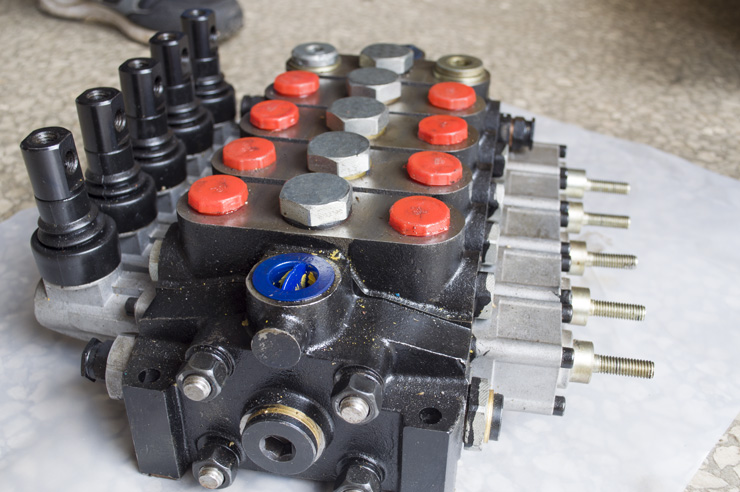

RL80多路換向閥

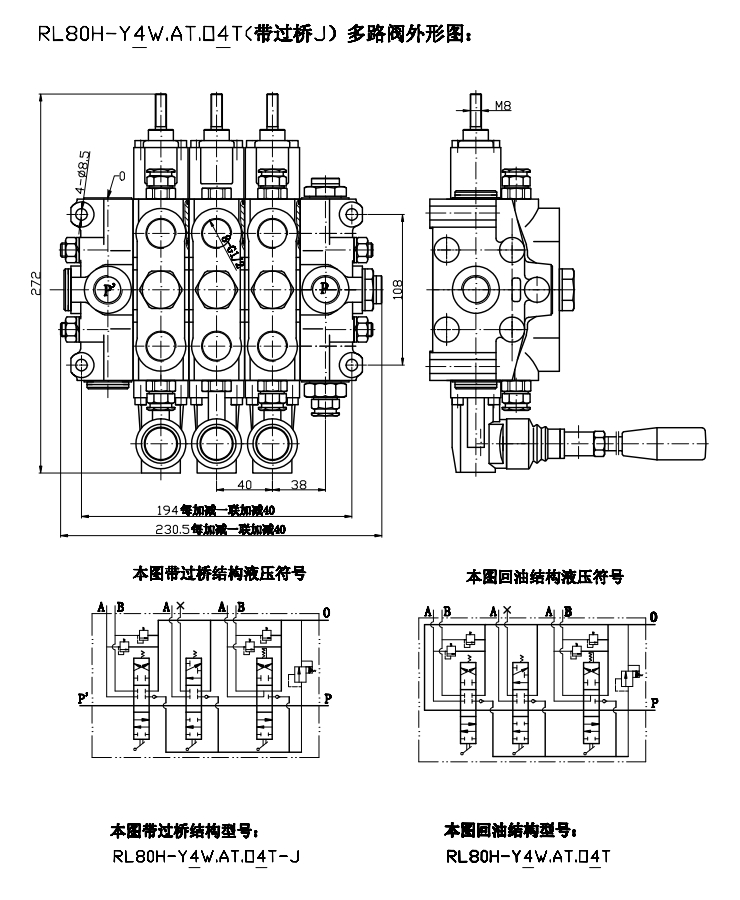

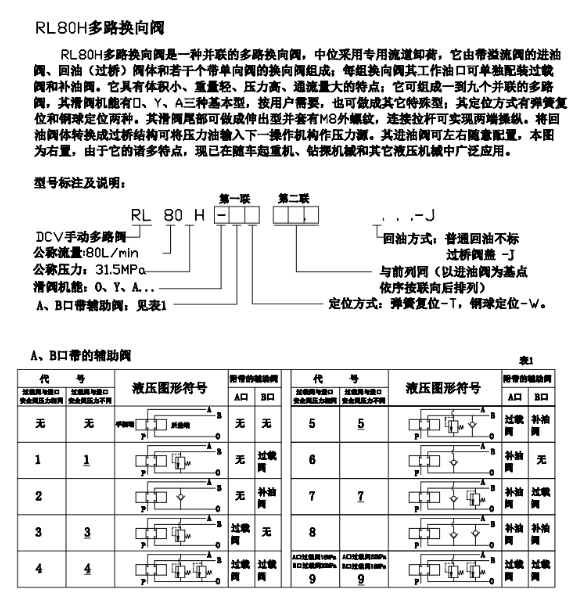

RL80H多路換向是一種并聯(lián)的多路換向閥，中位采用專用流道卸荷，它由帶溢流閥的進油閥、回油（過橋）閥體和若干個帶單向的換向閥組成；每組換向閥其工作油口可單獨配裝過載閥和補油閥它具有體積小、重量輕、壓力高、通流量大的特點；它可組成一到九個并聯(lián)的多路閥，其滑閥機能有、Y、A三種基本型，按用戶需要，也可做成其它特殊型；其定位方式有彈簧復位和鋼球定位兩種其滑閥尾部可做成伸出型并套有M8外螺紋，連接拉桿可實現(xiàn)兩端操縱。將回油閥體轉換成過橋結構可將壓力油輸入下一操作機構作壓力源。其進油閥可左右隨意配置，本圖為右置，由于它的諸多特點，現(xiàn)已在隨車起重機、鉆探機械和其它液壓機械中廣泛應用。
